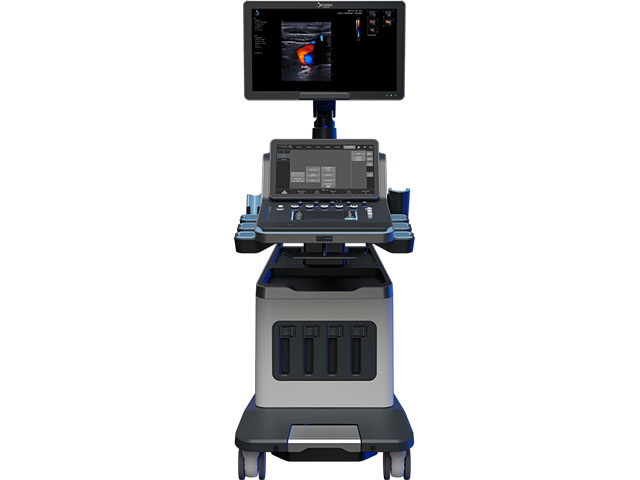

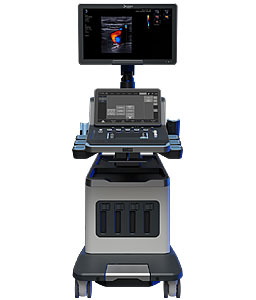

Aixplorer Mach 30 - UltraFast Intelligence System


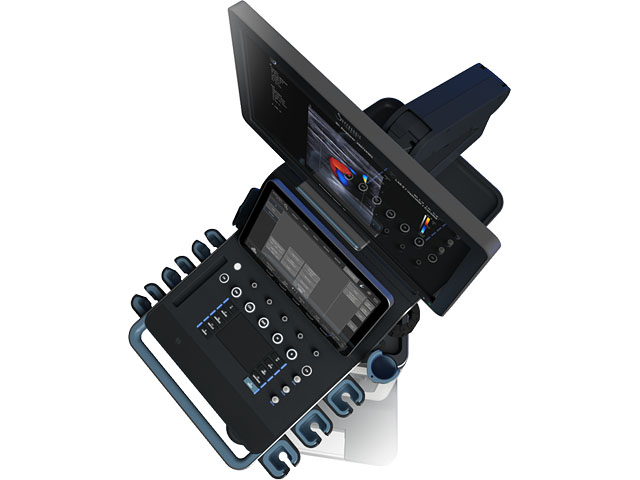

Aixplorer Mach30

Prezentace Mach 30

Ultrazvukový systém i pro budoucí generace

  • Multivlnný UltraFast sonograf - Shear Wave elastograf
  • Technologie UltraFast - akvizice až 20.000 snímků za sekundu
  • Ohromující kvalita obrazu – UltraFast Intelligence System
  • ShearWaveTM Plus Elastografie (SWE)-Trasientní – na všech sondách !
    • Kvantitativní, reprodukovatelné výsledky (kPa i m/s)
    • Nezávislá na zkušenostech vyšetřujícího
    • Generování elastogramu v reálném čase (snímková frekvence cca 4 Hz)

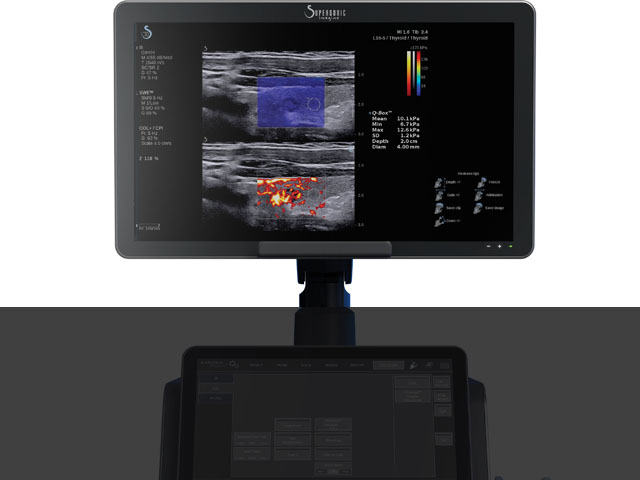

    • TriVue – simultánní real-time zobrazení 2D/CFI (barevný doppler)/SWE

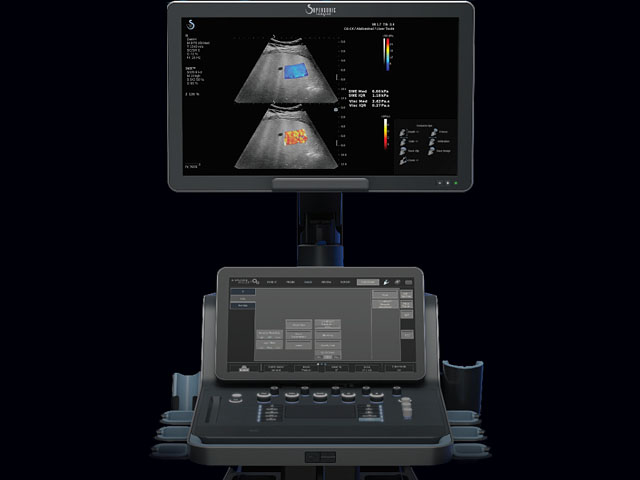

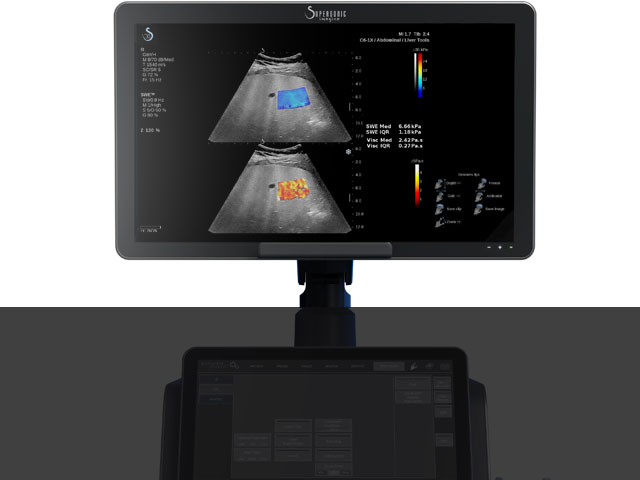

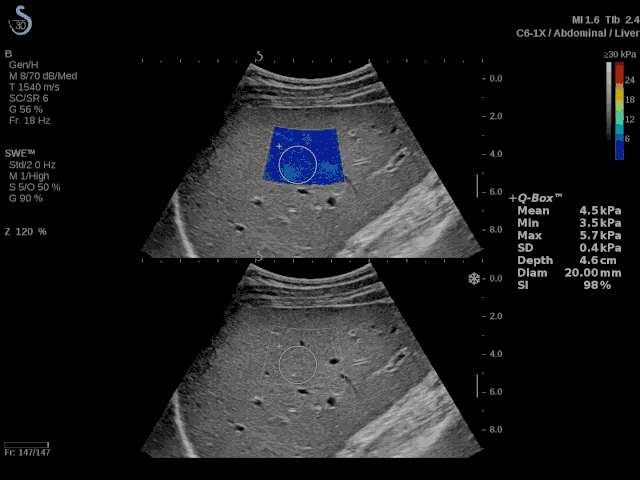

  • Hepatologický sw : Q-box kvantifikace fibrózy (tuhost = kPa, m/s ... Q-box stability index), kvantifikace steatózy (B-ratio)
  • Jaterní biomarkery : zobrazení a kvantifikace viskozity tkáně / SW dispersion spectroscopy (Pa.s), útlumová charakteristika (dB/cm/Hz), Speed of sound SoS (m/s)
  • Unikátní ergonomické ovládání, 4 aktivní konektory pro sondy

Galerie

Pro zvětšení obrázku klikněte na miniaturu...

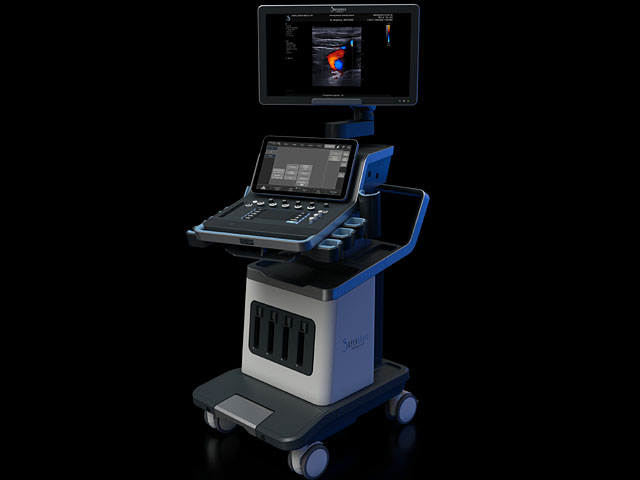

Systém

Aixplorer Mach 30 Aixplorer Mach 30 Aixplorer Mach 30 Aixplorer Mach 30 Aixplorer Mach 30 Aplikace Vyšetřovací sondy ISO certifikovaný

Vyšetřování

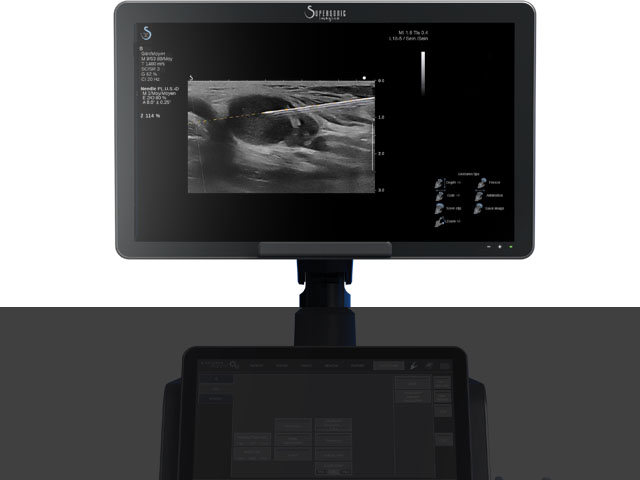

Vyšetření prsů Vyšetření jater Muskuloskeletální vyšetření Pediatrické vyšetření Vyšetření prostaty Funkce SuperRes Funkce AutoTGC Tissue Tuner Angio Plus Ultrafast Doppler Hepatologie Zvýraznění bioptické jehly TriVu zobrazení

Technická specifikace

Fyzická charakteristika

  • Rozměry: 60 x 99-121 x 109-183cm

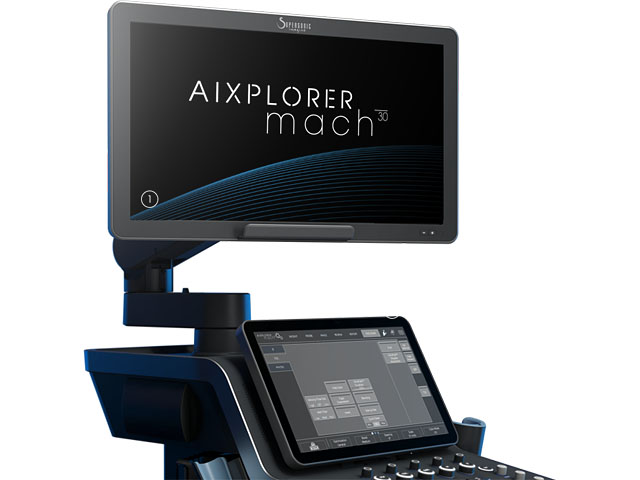

  • Displej: úhlopříčka 23“ (1920x1080), polohovatelný
  • Touchscreen: 15“ /1920x1080), polohovatelný ovládací pult
  • Hmotnost: 90-112kg (záleží na doplňkovém vybavení)

Parametry systému

  • Počet zpracovávaných kanálů: 65.000 (digitálně)
  • Frekvenční rozsah 1-22MHz
  • Dynamický rozsah: 280 dB
  • Kapacita cineloop smyčky: ~1000 snímků a více
  • Napájení: 110-240VAC, 50/60Hz, < 400W, hlučnost < 35 dB
  • Interní paměť: 2x 500 GB HDD

Technologie

  • SuperCompoundTM
  • SuperResTM
  • TissueTunerTM
  • THI
  • ShearWaveTM Elastografie
  • UltraFastTM Doppler
  • PulseWave Velocity
  • SonicTouchTM
  • UltraFastTM Data Aquisition
  • Q-BoxTM
  • AutoTGC
  • AngioPLUS
  • TriVue
  • Fusion – Volume Navigation
  • atd.

Módy zobrazení

  • 2D (B-mód), Duální B, zobrazování 0,5 - >35 cm )
  • Barevný rychlostní doppler (CFI)
  • Barevný energetický doppler (CPI)
  • Směrový Barevný energetický doppler (dCPI)
  • Pulsní a kontinuální spektrální doppler (PW, CW) s auto-optimalizací
  • ShearWaveTM Plus Elastografie (SWE)

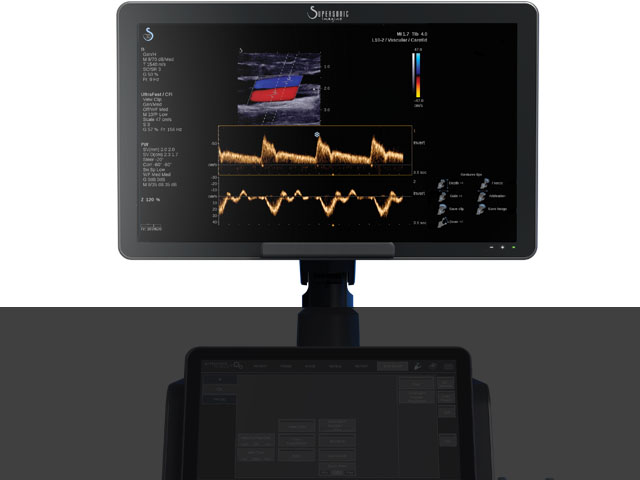

  • UltraFastTM Doppler (UFD)

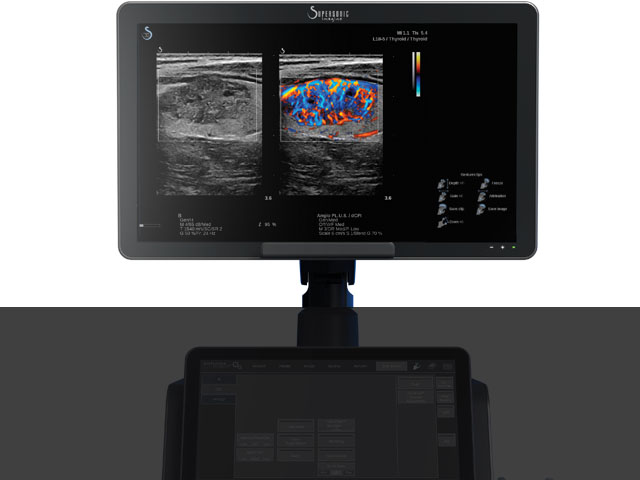

  • AngioPLUS microflow obraz
  • Zobrazení s kontrastní látkou (CEUS)
  • PulseWave Velocity (PWV)
  • SuperCompoundTM: skládané zobrazení
  • THI: Tkáňové harmonické zobrazování
  • Jaterní biomarkery: zobrazení a kvantifikace viskozity tkáně / SW dispersion spectroscopy (Pa.s), útlumová charakteristika (dB/cm/Hz), Speed of sound SoS (m/s)
  • Trapezoidní zobrazování (na lineárních sondách)

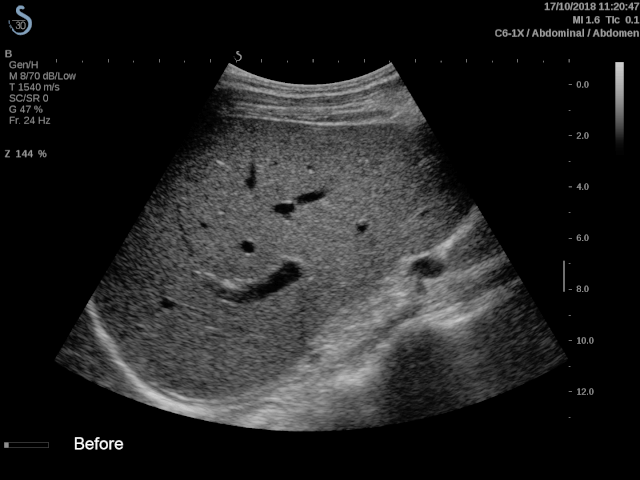

  • SuperResTM: adaptivní filtrace
  • Panoramatické zobrazení

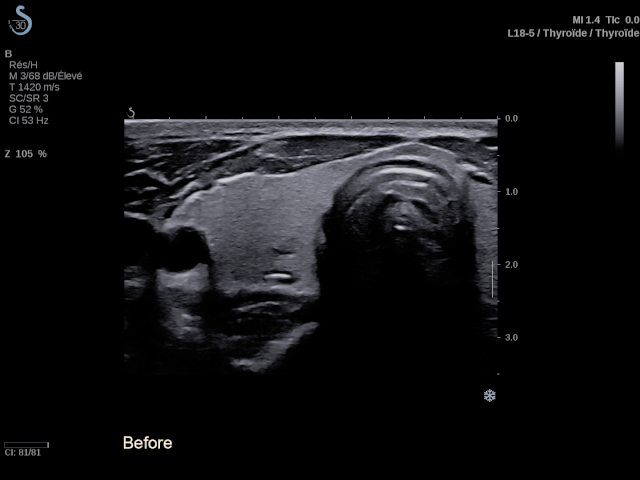

  • TissueTunerTM: korekce rychlosti šíření ultrazvuku v tkáni
  • 3D ShearWave elastografie (volitelně)

Propracovaná archivace a správa pacientských dat, konektivita, periferie

  • CD/DVD – integrální zapisovač, ohřívač gelu, ...
  • Interní HDD: 2x 500 GB (archivace s managementem pacientských dat), možnost připojit přes USB externí HDD. Veškerá obrazová data a smyčky archivovaná v přístroji jsou uložena jako hrubá (RAW) data – měření a úpravu některých parametrů zobrazení lze provádět i po ukončení vyšetření.
  • 4 x USB (vč.3.0 a C) port, DVI video výstup, Ethernet, Wi-Fi, ...
  • DICOM 3.0 (Worklist, Print, Storage, Commitment, ...)
  • Formáty pro export:
    • Paměť statických obrázků (JPEG, DICOM)
    • Paměť cine-smyček (MPEG)
    • Klinické reporty a pacientské zprávy (PDF)

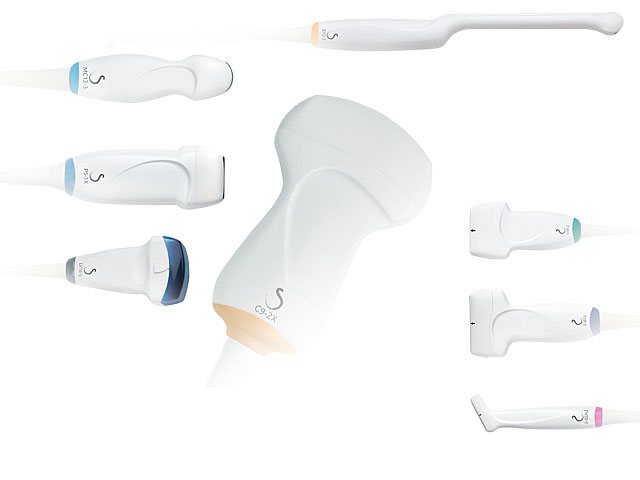

Sondy: Širokopásmové, ultralehké

L18-5 | 5-18 MHz
"In-Matrix Hi-sens" lineární (50mm)
mamma, malé části, muskuloskeletál, cévy
L10-2 | 2-10 MHz
lineární (40mm)
Cévy, malé části, muskuloskeletál
LH20-6 | 6-20 MHz
HiFrequency Linearhockey stick
chirurgie, malé části, oční
LV16-5 | 5-16 MHz
3D/4D zobrazování (38,4mm)
Mamma (včetně 3D ShearWave Elastografie)
P5-1X [ MHz ] | 1.0-5.0 MHz
Phased Array
kardiologie, abdominální dg.
C6-1 | 1-6 MHz
konvexní (64mm)
"Single crystal", Abdominální dg.
C9-2X | 2-9 MHz
Konvexní
"Single crystal", Abdominální dg.
MC12-3 | 3-12 MHz
mikrokonvexní (28mm, 138°)
Cévní dg., pediatrie , neonatologie
E12-3 | 3-12 MHz
endokavitální, mikrokonvexní (28mm, 138°)
Gynekologie, prostata

Klinické aplikace

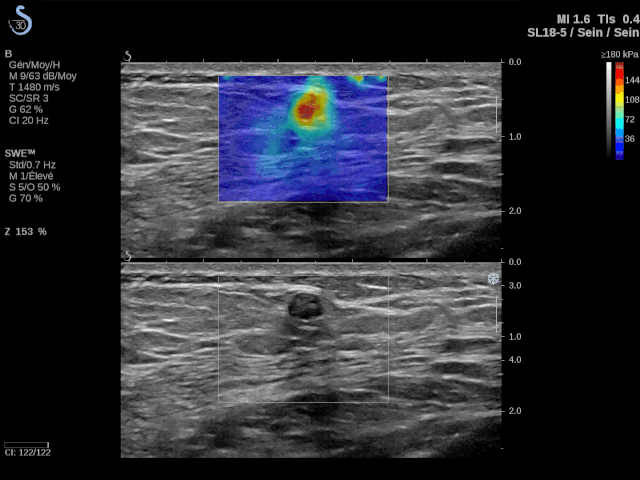

  • Mamma
  • Malé části (štítná žláza, uzliny, skrotum, oční,...)
  • Abdominální dg. (játra, gastro-hepatologie, ledviny, ... )
  • Cévní dg. (vč. automatického měření IMT, PWV, TCD)

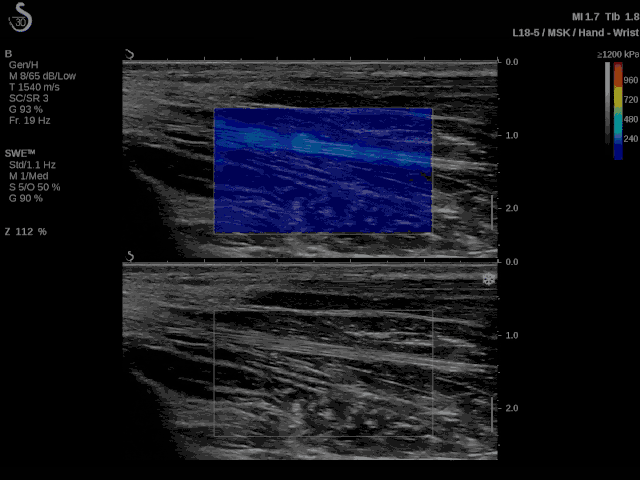

  • Povrchové orgány, Dermatologie, Muskuloskeletál
  • Gynekologie (gynekologická onkologie)

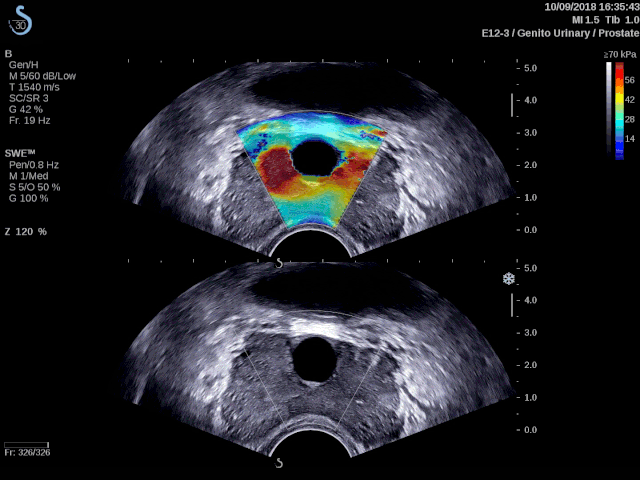

  • Urologie, Prostata

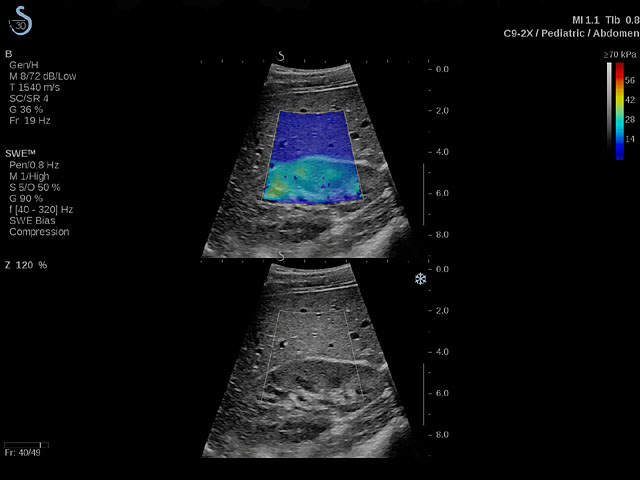

  • Pediatrie, Neonatologie (včetně dětských hlaviček)
  • Kardiologie (vč. EKG a respiro)
  • Špičková RDG a Onkologická diagnostika obecně !

Ovládací prvky a možnosti nastavení

  • 2D / B-mód
      • Zisk | Dynamický rozsah | Vysoké rozlišení / Snímkovací frekvence (preference) | Tkáňové harmonické zobrazení | Rozlišení / Základní / Penetrace (preference frekvenčního pásma) | Trapezoidní zobrazení | Velikost sektoru | SuperCompound (zlepšení zobrazení vychylováním uzv. svazku) | SuperRes (adaptivní filtrace) | TissueTuner (korekce rychlosti šíření ultrazvuku dle typu tkáně) | Mapy (varianty čb stupnice) | Persistence (časově-kumulační vyhlazení)
  • Barevný doppler
      • CFI (barevný směrový doppler) / CPI (barevný výkonový doppler) / dCPI (směrový výkonový doppler) | Zisk | Dynamický rozsah | PRF (rychlostní rozsah) | Wall filter (filtrování nízkých frekvencí) | Smoothing (prostorové vyhlazení) | Persistence (časově kumulační vyhlazení) | Blending (síla signálu odpovídá sytosti barvy) | Flash Suppression (potlačení silných ech okolních velkých cév) | Inverze barevné stupnice | Hide/Show (ne/zobrazení barevného dopplera) | Mapy | Steering [-20° až 20°] (vychylování barevného okna)
  • PW a CW - Pulzní a kontinuální spektrální doppler
      • Zisk | Dynamický rozsah | PRF | Filter | Quick Angle Steering [-60°/0°/60°] (rychlá korekce úhlu) | Fine Angle Correction [-88° až 88° po krocích 1°] (přesná korekce úhlu) | Velikost vzorkovacího objemu | Inverze spektrálního záznamu | Formát displeje (rozložení 2D/PW na obrazovce) | AutoTrace (automatické obrýsování a stanovení cévních indexů – PSV, EDV, RI, PI, TAMV atd.) | Mapy [4 chroma]
  • ShearWave Elastografie
      • Zisk | Rozsah Elasticity (stupnice tuhosti v [kPa] i [m/s]) | Smoothing (prostorové vyhlazení) | Persistence (časově kumulační vyhlazení) | Formát displeje | Mapy | statistika

  • Ultrafast Doppler
      • Čtyřvteřinový záznam barevného dopplera s vzorkovací frekvencí až 300Hz | Až 3 spektrální křivky z libovolného místa záznamu barevného dopplera s možností měření, ANGIO PL.U.S. , Needle PL.U.S. aplikace, a další ..

  • Zobrazování s kontrastní látkou, MicroImaging, ..
      • Simultální záznam 2D a kontrastního obrazu | B-mód s nízkým MI | Časovač | Flash mód (zničení mikrobublinek) | Micro-Vascular Imaging (kumulační zobrazení pro záznam prokrvení malých cév), Bracco VueBox kvantifikační ToolBox softvér pro kontrast

  • MultiTouch SonicPad TrackPad | Select, ....
  • Freeze: zamražení obrazu
  • Programovatelná tlačítka: např.: uložení obrazu, tisk, atd.
  • Hloubka | Fokus (poloha a šíře) | Zoom (zvětšení v krocích nebo HD Zoom)

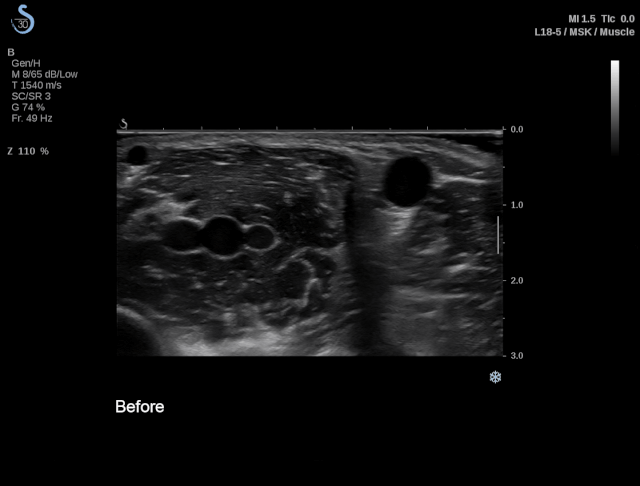

  • TGC | AutoTGC (automatické nastavení TGC křivky)
  • Akustický výkon
  • Piktogram | Šipka | Anotace (Vkládání textu)
  • Měření: Všechna standardní + Specializovaná (dle aplikací)
  • Přednastavení : Tovární přednastavení | Uživatelsky programovatelná přednastavení
